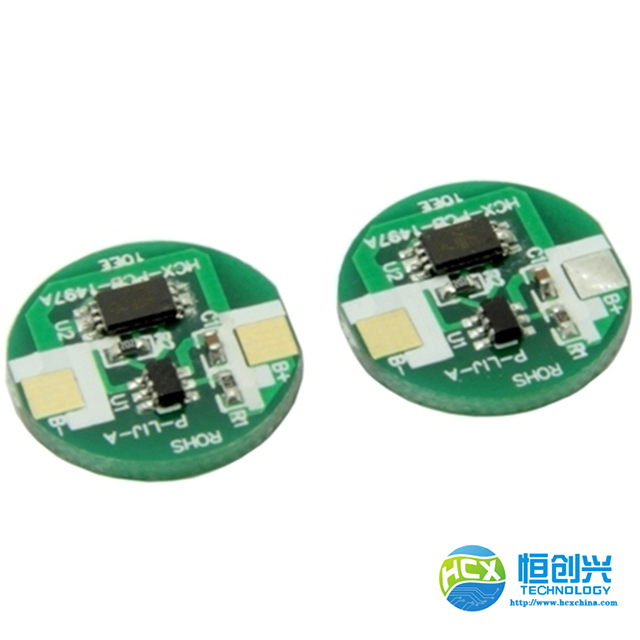

1串2A HCX-1497A手機數碼鋰電池保護板
產品名稱：HCX-1497A手機數碼鋰電池保護板
電池串?dāng)?shù)：1串
放電電流：2A
同口分口：同口
產品尺寸：Φ17.5*3mm
應用范圍：數碼產品、電動滑板車、智能家居、電動工具、電動自行車、電動摩托車、低速四輪車、儲能基站、太陽能儲能等相關領域。
在線咨詢
24小時免費質詢電話0755-2945-4917
- 產品詳情
| HCX-1497A手機數碼鋰電池保護板產品信息 | ||||||
| 恒創興 只為更安全 | ||||||
| 【串?dāng)?shù)】 | 1串 | |||||
| 【同口】 | 放電電流：2A | |||||
| 【分口】 | 充電電流：/ | 放電電流：/ | ||||
| 充電電壓 | 三元電池組串?dāng)?shù)*4.2V | 鐵鋰電池組串?dāng)?shù)*3.6V | ||||
| 過充電保護 | ||||||
| 過充檢測電壓：三元4.25±0.03V | 鐵鋰3.65±0.03V | |||||
| 過放電壓保護 | ||||||
| 過放檢測電壓：三元2.4±0.08V | 鐵鋰2.5±0.08V | |||||
| 放電過流保護 | ||||||
| 過放電保護電流：3-5A | 解除條件：斷開負載、充電激活 | |||||
| 充電過流保護 | ||||||
| 過充電保護電流：/ | 解除條件：斷開充電器 | |||||
| 充電均衡 | 不帶 | |||||
| 短路保護 | ||||||
| 有（客戶電池實測為準） | 解除條件：斷開負載、充電激活 | |||||
| 溫度保護 | ||||||
| 放電高溫保護：/ | 放電低溫保護：/ | |||||
| 充電高溫保護：/ | 充電低溫保護：/ | |||||
| 自耗電 | 靜態自耗電：≤10μA | |||||
| 工作溫度 | 溫度范圍：-20°C ~ +85°C | |||||
| 主回路內阻 | ≤50mΩ | |||||
| HCX-1497A保護板尺寸：Φ17.5*3mm | ||||||
HCX-1497A手機數碼鋰電池保護板注意事項
在客戶端使用和裝配保護板時請檢查保護板是否有外觀不良，配件是否完整，并保留好產品標識標簽，以便于產品追朔。
動力電池保護板對靜電敏感，客戶在裝配時請確保先作好靜電防護。保護板受靜電損傷會有不可預期的不良理象導致保護板不能正常工作。
連接HCX-1497A手機數碼鋰電池保護板步驟：
1.焊接保護板端總負極線B-
2.焊接保護板放電負極P-
保護板在接入采樣線時，通常遵循從低到高順序，即先接B-，再接B1 ，B2，B3，，，BN（B+），連接好電池組采樣線后，需依次測量電芯電壓是否依次遞增（依B-為參考）。
3.連接電池組總負極線B-
4.連接電池組采樣線，照板上標示插入保護板上的插座（注意正負極方向）
5.連接電池組正極
6.連接充電器或負載
斷開HCX-1497A手機數碼鋰電池保護板步驟：
1.斷開充電器或負載
2.斷開電池組正極
3.拔出采樣線
4.斷開電池組總負極線B-
HCX-1497A手機數碼鋰電池保護板禁止事項
嚴禁使用超過額定的充電電壓和電流的充電器或直流電源/適配器，以免損壞產品，保護板在過流或短路時需斷開負載后恢復/充電恢復（具體的恢復方式由控制芯片類型來決定是哪一種恢復模式）。
保護板在沒有配備反充電保護功能時，嚴禁將充電線正負極輸入反接，將會損壞保護板和電芯。
我司不建議客戶自行更改保護板的應用或電路，本司也不承擔因客戶自行更改后產生的所有損失；如客戶在使用過程中遇到相關問題可致電我司市場部以獲得相應的支持。
