拆過手機鋰電池的朋友都知道，手機的鋰電池里面有一塊小小的線路板。別小看這小小的板子，它可以保護電池不過放、不過充、不過流，還有就是輸出短路保護，但它并沒有對電芯進行充電管理的功能。

　　手機鋰電池保護板作用分析

　　保護板上有一個小小的IC，還有MOS管和幾個電容、電阻。這個小IC可以檢測電芯的過壓、欠壓、過流、短路、過溫狀態，還可以保護并延長電池使用壽命；如果檢測到異常，小IC就會關斷MOS起到保護電芯的作用。

　　因?yàn)槭謾C(jī)鋰電池的標稱電壓為3.7V，充滿電壓為4.2V。直接給鋰電池接上4.2V也是可以充電的，當鋰電池的電壓上升到4.2V后，由于電壓一樣，就會停止充電了。雖然沒有充電板那么好，但也可以將就使用，但是我們的手機充電器輸出電壓是5.0V的，不能直接給手機鋰電池充電。

　　鋰電池充電板作用

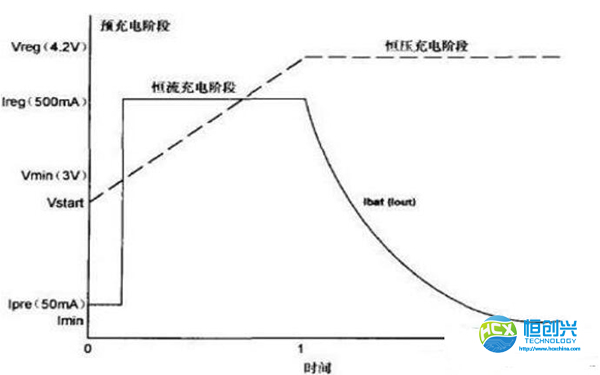

　　鋰電池的充電需要分為激活充電、恒流充電、恒壓充電、關斷充電幾個過程。需要專門的充電管理芯片來控制充電過程。

　　激活充電：電芯電壓過低時，就用較小的電流激活電芯。

　　恒流充電：電芯電壓升高到一定值時，就可以用恒定電流進行快速充電了。

　　恒壓充電：電芯電壓升到4.2V，就要轉為恒壓充電，慢慢減少充電電流了。

　　關斷充電：電芯充滿后，就要關斷充電，僅以很小電流來維持電芯的充滿狀態。

　　鋰電池充電板的主要功能是充電，充電板的輸入口可以接5.0V的手機充電器，充電板上的充電管理芯片就會根據鋰電池的狀態提供合適的充電方式。

　　所以想把廢舊手機的鋰電池接到小臺燈上去，還是得接上一塊4056芯片的鋰電池充電板，當然其它芯片設計的鋰電池充電板也是可以的。
