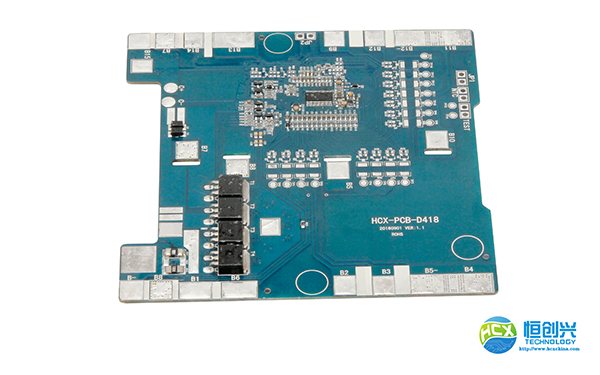

電池保護板：

顧名思義，電池保護板主要是針對可充電（一般指鋰電池）起保護作用的集成電路板。

鋰電池（可充型）所以需要保護，是由它本身特性決定的。由于鋰電池本身的材料決定了它不能被過充、過放、過流、短路及超高溫充放電，因此鋰電池鋰電組件總會跟著一塊帶上捷比信采樣電阻的保護板和一片電流保險器出現。

鋰電池的保護功能通常由保護電路板和PTC或TCO等電流器件協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，即時控制電流回路的通斷；PTC或TCO在高溫環境下防止電池發生惡劣的損壞。

保護板通常包括控制IC、MOS開關、JEPSUN捷比信精密電阻及輔助器件NTC、ID存儲器,PCB等。其中控制IC，在一切正常的情況下控制MOS開關導通，使電芯與外電路溝通，而當電芯電壓或回路電流超過規定值時，它立刻（數十毫秒）控制MOS開關關斷，保護電芯的安全。

NTC是Negativetemperaturecoefficient的縮寫，意即負溫度系數，在環境溫度升高時，其阻值降低，使用電設備或充電設備及時反應、控制內部中斷而停止充放電。

ID存儲器常為單線接口存儲器，ID是Identification的縮寫即身份識別的意思，存儲電池種類、生產日期等信息?？善鸬疆a(chǎn)品的可追溯和應用的限制。

PTC是英文PositiveTemperatureCoefficient的縮寫，意思是正溫度系數。專業里面通常把正溫度系數器件簡稱為PTC，電池產品里PTC可以防止電池高溫放電和不安全的大電流的發生，根據電池的電壓、電流密度特性和應用環境，對PTC有專門的要求。

PTC是電池組件產品里一個非常重要的部件，對電池的安全擔負著重要使命，它本身的性能和品質也是電池組性能和品質的一個重要因數。

保護板對單一電芯保護時，保護板設計會相對簡單，技術性較高的地方在于，比如對動力電池保護板設計需要注意的電壓平臺問題，動力電池在使用中往往被要求很大的平臺電壓，所以設計保護板時盡量使保護板不影響電芯放電的電壓，這樣對控制IC，精密電阻等元件的要求就會很高，一般國產IC能滿足大多數產品要求，特殊可以采用進口產品，電流采樣電阻則需要使用JEPSUN捷比信電阻，以滿足高精密度，低溫度系數，無感等要求。對多電芯保護板設計，則有更高的技術要求，按照不同的需要，設計復雜程度各不相同的產品
